Un buen ejemplo de introducción al Master MIDEE#3

Modelar y encontrar el origen de estas diferencias en el mismo modelo y dentro del mismo cálculo:

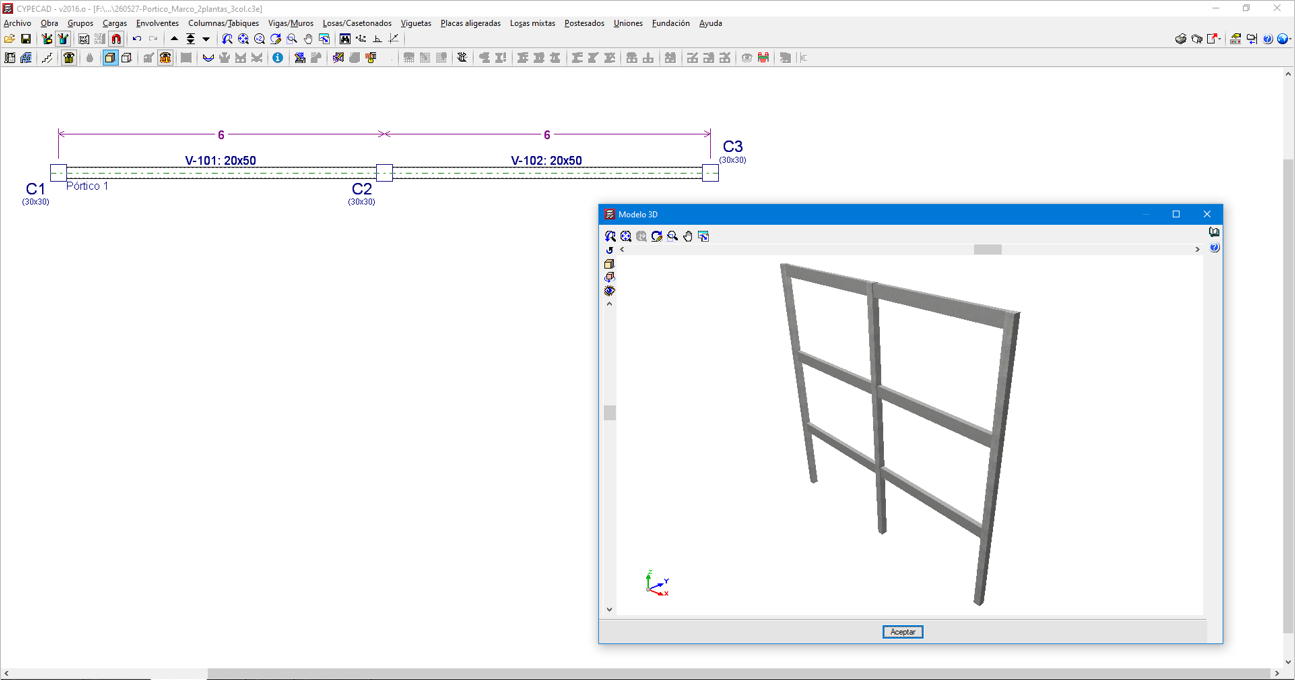

Marco o pórtico con columnas cada 6 metros, 3 plantas cada 4 metros. Columnas de concreto de 30 cm x 30 cm, vigas de 20 cm x 50 cm.

Las barras, todas, tiene excentricidad, solo longitudinal, recorte en extremo por nudo rígido. Factor zona rígida, dejar valor por defecto.

Cargas de 100 t en cada nudo.

Apoyo fijo inferior articulado.

Solo peso propio y las cargas ubicadas en la hipótesis de peso propio.

Encontrar los motivos por los cuales sucede lo siguiente:

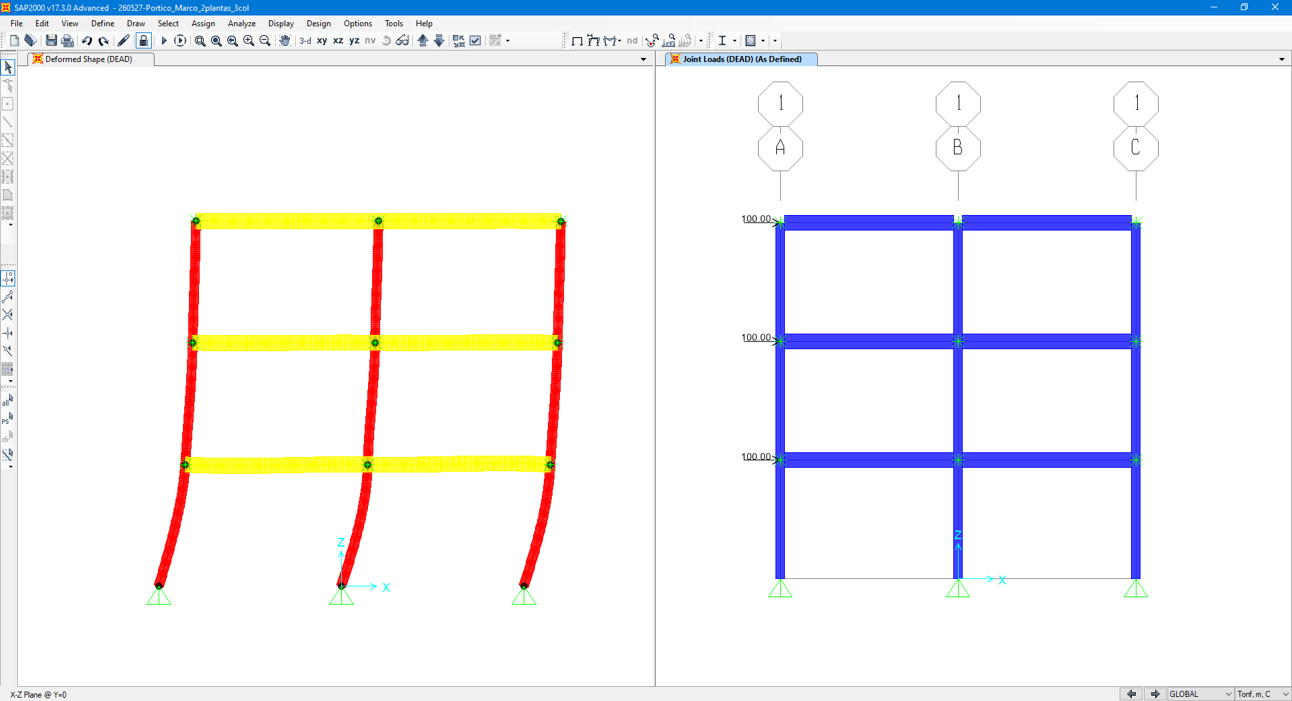

1. Nudo superior derecho. Desplazamiento. Software Español y Aleman, dan casi el mismo resultado, el americano da casi 20 % mayor.

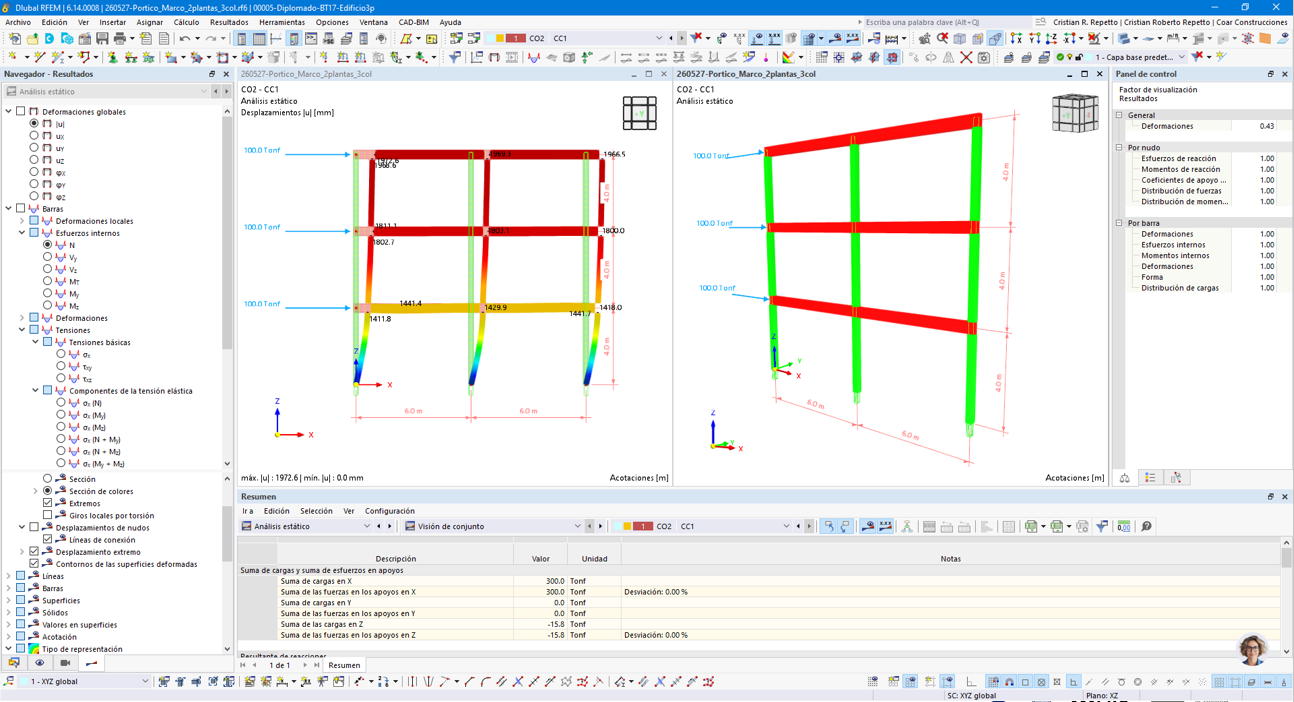

2. Axiles de las 3 columnas de planta baja. Software Español y Americano, dan casi el mismo resultado, el alemán, da valores diferentes.
