Trabajo 29/05/2026

Verificación y cálculo de gaviones

Fernando Navarro

Ingeniero Civil - Puerto Madryn, Argentina

Apreciaciones: 1

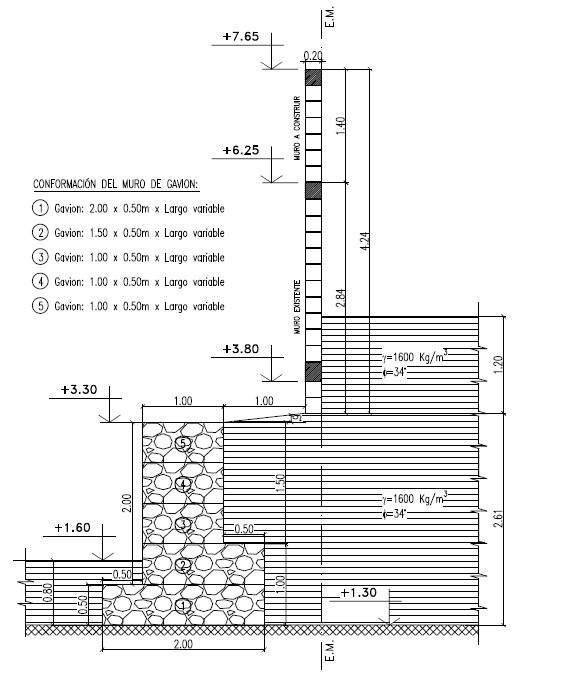

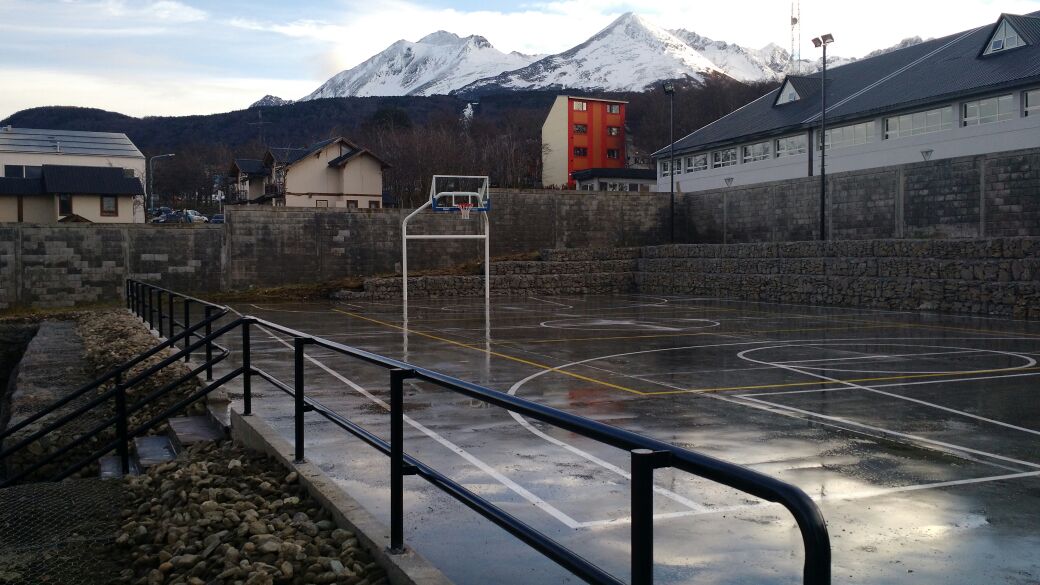

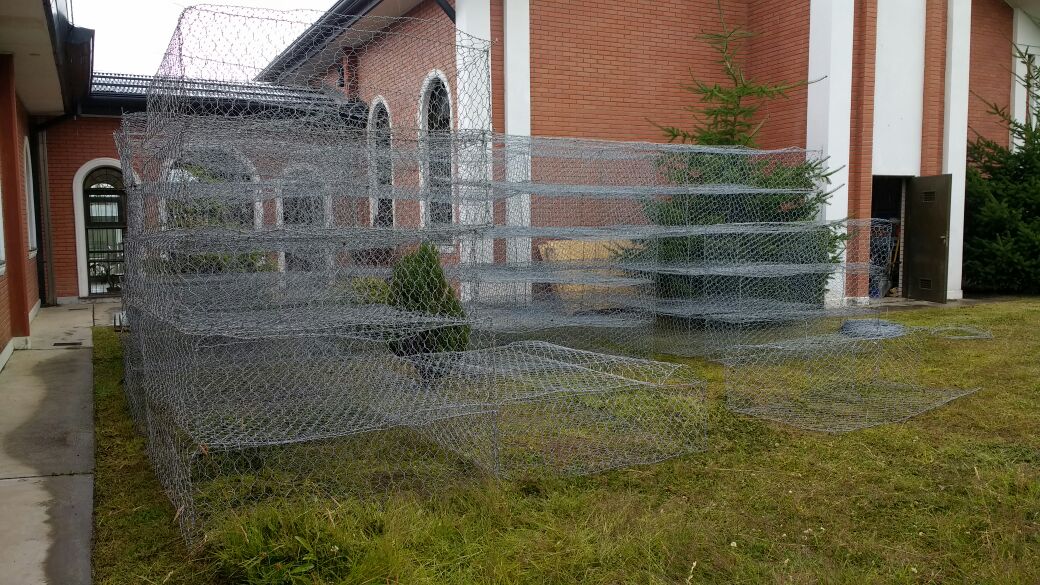

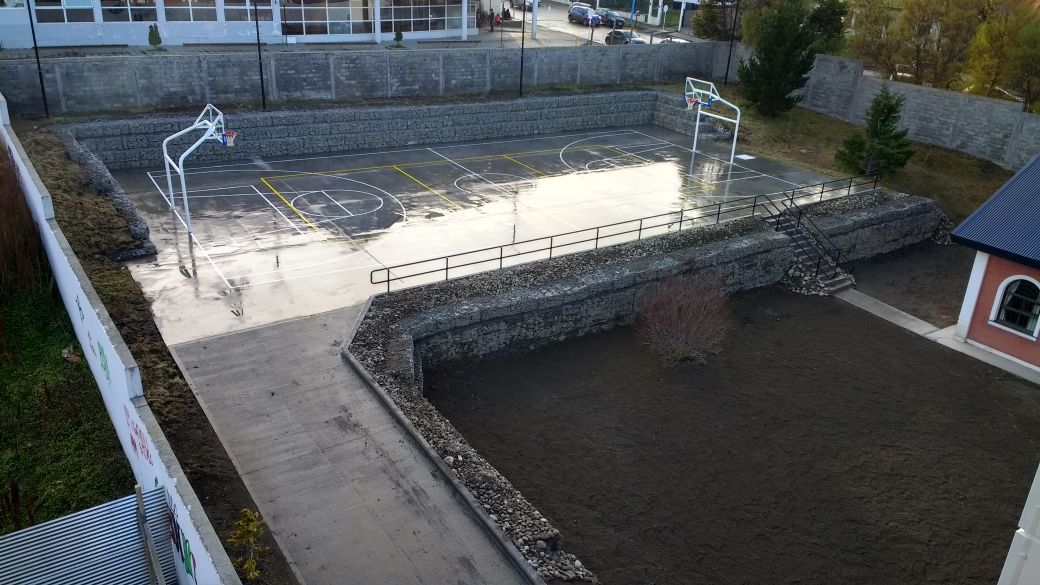

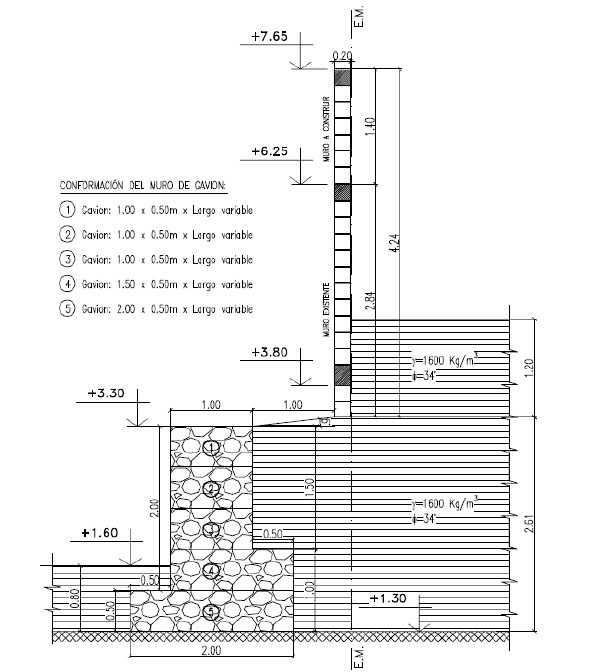

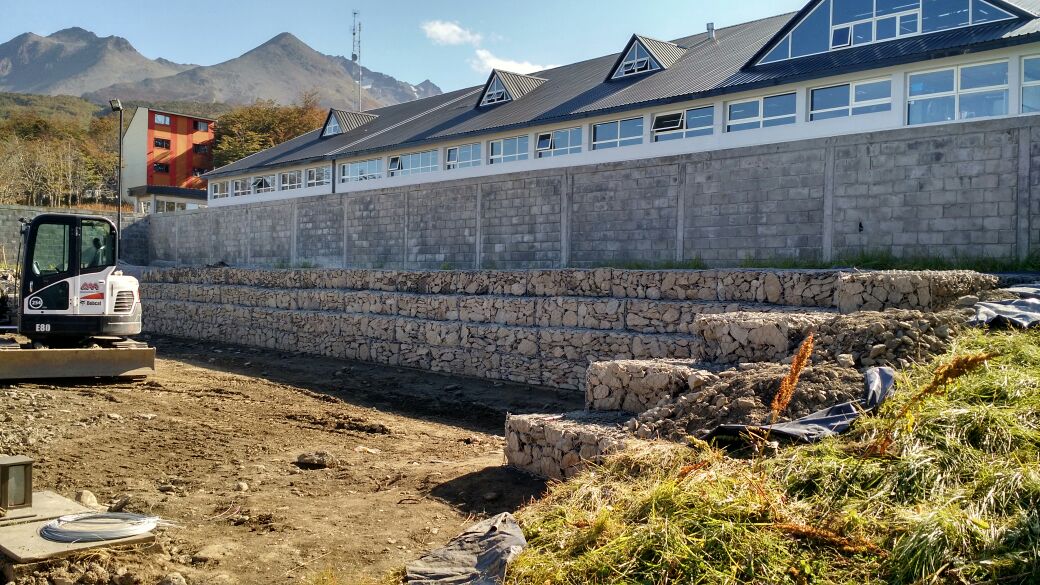

El presente trabajo consistió en la verificación y cálculo de muros de gaviones destinados a la contención y estabilización de taludes de una obra perteneciente a la Iglesia de Jesucristo de los Santos de los Últimos Días, ubicada en la localidad de Ushuaia, Prov. de Tierra del Fuego, Antártida e Islas del Atlántico Sur, Argentina. Zona sísmica.

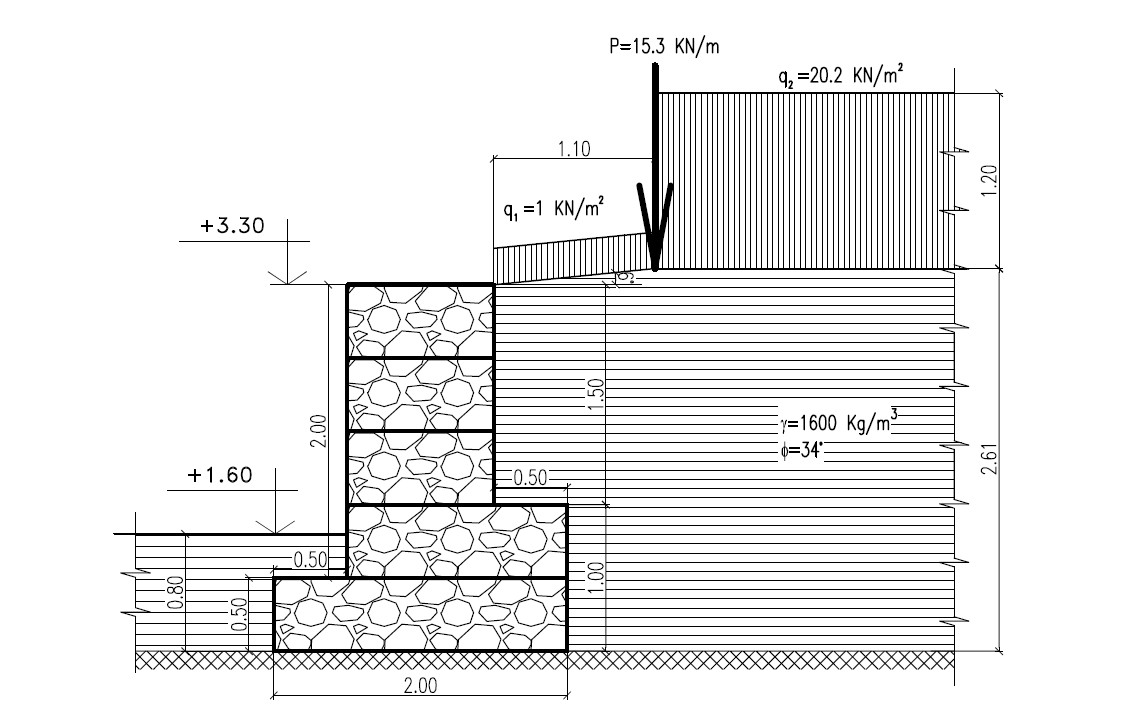

MÉTODO DE EQUILIBRIO LIMITE

En el caso que el suelo sea cohesivo o la superficie del macizo no sea plana, no hay posibilidad como aplicar directamente la Teoría de Coulomb para la determinación del empuje. Se adopta un método de análisis semejante al de Coulomb.

En este caso, se realiza un análisis por tentativas. Se consideran varias posiciones para la superficie de rotura y para cada una de ellas se determina el valor del empuje por equilibrio de fuerzas. Estos valores son colocados en función de la superficie de rotura que les dio origen y de esta forma se puede estimar la variación correspondiente, determinando la posición más crítica de la superficie de rotura y el empuje correspondiente.

Este método permite determinar los siguientes parámetros y realizar las siguientes verificaciones:

  • Empuje Activo y Pasivo
  • Verificación al deslizamiento
  • Verificación al Volcamiento
  • Tensiones actuantes en la fundación
  • Verificación de la Estabilidad contra la rotura Global.
  • Verificación de la estabilidad contra la rotura interna.

Software utilizado: GAWACWIN, desarrollado por Maccaferri, junto a GCP Engenharia.

Red

Archivos adjuntos

Documentacion complementaria compartida junto con este aporte.

Plano-de-Ubicacion-de-Gaviones.pdf Abrir o descargar archivo

Conversacion tecnica

Este es el espacio para responder la consulta, ampliar criterio, debatir alternativas y sumar experiencia de campo.

3 respuestas
Juan
Juan29/05/2026 23:41

Excelente aporte Fernando!

1
Juan
Juan29/05/2026 23:49

Acabo de leerlo completo, fantástico, muchas gracias por compartirlo!

1
Juan
Juan29/05/2026 23:50

Un gran referente el Ing. Fernando Navarro en la Patagonia Argentina, visiten su perfil.

1
